Moteur BodyGuard VSF solaire programmable

Installer un portier électronique AXT sur un poulailler c'est facile.

Quelques recommandations importantes pour l'installation :

• N’utilisez pas les fonctions manuelles (ouverture/ fermeture avec l’aimant) du moteur avant la fin de l‘installation.
• Il ne faut surtout pas désembobiner la ficelle du boitier.
• Si votre moteur est installé loin de la porte à piloter, il faudra alors AJOUTER une ficelle à la suite de la boucle du moteur déjà présente. (fil de pêche par exemple).
• La ficelle doit sortir à la perpendiculaire du boitier afin de permettre à la perle présente sur le fil d’entrer/sortir du boitier lorsque la porte s'ouvre ou se ferme.
• En position « porte ouverte » le petit taquet blanc à l’entrée du boitier moteur est soulevé par un noeud sur le fil et par sa perle.
• La porte doit peser au bout du fil, pour cela elle doit parfaitement coulisser. Au besoin poncez le dos de la porte ou vos rails, pour libérer de l’espace.

1. Fixez votre moteur.
2. Si besoin, ajoutez de la ficelle au bout de la boucle présente.
3. Reliez le fil du moteur à la porte à piloter , laquelle sera alors en position OUVERTE.
4. Retirez la languette qui isole les piles. La LED clignote et se met au vert, puis s’éteint.
   Voilà c’est installé !
   A la nuit tombée la trappe se fermera totalement et se ré-ouvrira naturellement le lendemain matin avec le lever du jour. (VSD fonctionnement crépusculaire)

Pour des installation "indirectes" de moteurs sur votre poulailler :

(moteur qui n’est pas placé juste au-dessus de la porte mais décalé sur un coté, par manque de hauteur).

Dans cette configuration, il est conseillé d’installer maxi 3 poulies pour des raisons mécaniques.
Notamment, le poids de la porte pourrait en être très allégé et la fermeture de la trappe s'en trouver affectée.
Le moteur est puissant ainsi, si la porte ne ferme pas car trop légère ... corrigez votre installation et retirez une poulie !

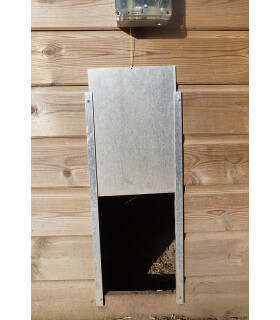

En alternative, si vous manquez de hauteur, de préférence réalisez une installation par "superposition" du moteur sur la porte, en plaçant en haut des rails une planchette où vous fixerez le moteur.
Dans cette configuration, la porte coulisse alors derrière la planchette lorsqu'elle arrive en position haute. Ceci est une solution très efficace et sans risque. Elle permet d'installer facilement votre moteur sans utiliser de poulie.
Vous fixez dans ce cas la ficelle du moteur au bas de la porte, pour qu'elle puisse se relever un maximum et laisser une ouverture complète pour les poules.

A savoir aussi pour bien installer votre moteur AXT BodyGuard :

Si vous utilisez l’aimant en pleine journée pour fermer la porte, celle-ci ne se ré-ouvrira pas.
Elle restera fermée pour s’ouvrir naturellement le lendemain au lever du jour. (la nuit réinitialisant le système).

Notez que "pas de poids au bout du fil = pas de fermeture". Donc utilisez une porte suffisamment lourde, mais pas top !

Vérifiez qu’en ouverture, le moteur s’arrête avant la porte. C’est le moteur qui arrête la porte et non la porte qui arrête le moteur en arrivant en butée = sinon vous videz vos piles.
Pour cela veillez à ce que la ficelle que vous ajoutez à la boucle de traction soit de la bonne longueur.

N’hésitez pas à nous renvoyer des photos de votre installation si vous souhaitez que nous la contrôlions.
(service réservé à nos clients)

Ces recommandations d'installation sont valables pour les modèles de moteurs AXT : VSF, VSD, VSE, VSB, VSBb.
.
